BUSCAR EN EL ARBOL

Buenas tardes, soy bastante nuevo aquí pero me funciona estupendamente resolver dudas y aprender continuamente.



Hoy os traspaso una duda que no estoy seguro si se puede hacer...

Tengo un arbol muy complejo en catia, en el que en el constan miles de piezas que constituyen un tren casi entero. con lo que yo se el codigo de la pieza que tengo que buscar pero no se si hay algun metodo semi automatico para saber en que padre esta la pieza que estoy buscando sin empezar a desplegar todo el arbol.

muchas gracias en adelantado!



Víctor

Superior

Fri, 26-05-2017 18:40:03
#1
naadria0399

Desconectado/a

Visto por última vez: Hace 6 años 4 meses

se unió: 05/09/2011 - 17:29

Posts:

Hola Victor_tf



Si tienes identificada la pieza en el 3D, puedes irte a la pieza, darle boton derecho sobre ella,  y seleccionar la opción Center graph. Con esto, te mostrará en qué parte del árbol esta esa pieza.

En caso que solo tengas el nombre de la pieza y andas buscando en que parte del 3D y del árbol se encuentra, también desconozco si hay alguna forma de buscar una pieza por su nombre.



Saludos

Superior


Fri, 02-06-2017 08:26:27
#1
admincursos

Desconectado/a

Visto por última vez: Hace 1 día 17 horas

se unió: 02/10/2008 - 13:19

Posts:
Enviar correo electrónico

Buenos dias

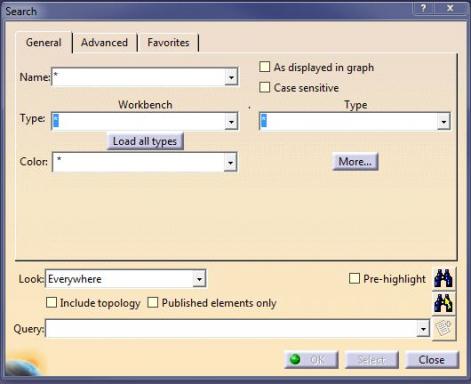

Sí que tenéis una orden para buscar elementos, es el la orden Search que puedes localicar en el menú Edit, o con las teclas control+F.

No solo te localiza Parts, sino elementos dentro de las Parts. Tienes un montón de forma de buscar, por nombre, por tipo de pieza, por color, etc.

No es nada dificil, primero escoges las opciones de búsqueda y luego le das a los iconos de buscar (los prismáticos). Si la busqueda la vas a necesitas muchas veces las puedes guardar en favoritos para luego aplicarla.

En las opciones avanzadas se pueden hacer busquedas conbinadas de objetos.ç

Saludos
