Manipulacion con el compas, ayuda

Hola



Soy nueva en CATIA y estoy aprendiendo a hacer ensambles. "El gran libro de CATIA" recomienda mover las piezas con  el compas. Sin embargo no puedo hacerlo. Cuando muevo el compas a la pieza deseada este no se pone de color verde y por lo tanto no puedo moverla. ¿Alguna recomendación?


Desconectado/a

Visto por última vez: Hace 7 años 10 meses

se unió: 09/07/2012 - 17:14

Posts:

Hola ClaudiaF;

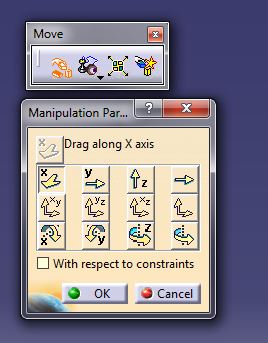

Un modo muy cómodo de mover los Parts es mediante la orden Manipulation de la paleta Move.

Una vez activada la orden has de escoger una dirección, un plano o un eje alrededor del cuál rotar la pieza o piezas que te interesen  (la última columna es para seleccionar los elementos por tí misma (por ejemplo, escoger como plano una cara de una pieza) y una vez seleccionado sólo has de ir al dibujo y mover la pieza arrastrándola con el ratón;



A veces, parece que el compás se atasca y no se consigue esto a la primera. Cuando te suceda arrastra el compás a los ejes que hay en la esquina inferior derecha y volverá a su posición de descanso. Podrás volver a intentarlo. De todos modos, también existe la creencia de que has de arrastrar el compás a cada una de las piezas que quieres mover, pero esto es erróneo. Puedes arrastrar el compás por ejemplo, a una cara plana  y después con el ratón cambiar de Part en el árbol; esto hará que el compás siga en la cara plana pero sea otra pieza distinta la que se mueve.



Espero haberte ayudado.

Un saludo.



Desconectado/a

Visto por última vez: Hace 10 años 8 meses

se unió: 06/10/2014 - 04:02

Posts:

Hola Rufus!



Muchas gracias. Lo que me estaba pasando es que el compas se atascaba, como me decias. Para el ejercicio del libro utilice la herramienta manipulation, pero la verdad quería probar las dos formas para ver con cual me acomodaba mejor.



Muchas gracias por tu ayuda



Desconectado/a

Visto por última vez: Hace 9 años 1 día

se unió: 10/28/2013 - 18:40

Posts:

Hola,

A mi la forma más cómoda de mover un Part dentro de un Product para que se aproxime a la posición real es mediante el eje de coordenadas, para después colocarla exáctamente en su sitio con las constraints de posición del Assembly.

Si coges los ejes de coordenadas por el punto rojo que tiene y lo llevas a la cara de una pieza puedes mover libremente las piezas, si tienen constraints de posición, cuando le das a UPDATE vuelven a su sitio. Para ello tienes que estar en el Product ó SubProduct que albergue la pieza que quieras mover. Después de arrastrar el eje de coordenadas (ó compás) asegurate de seleccionar en el árbol la pieza que deseas mover para que cuando tires en una dirección ó en un plano del compás se mueva.

Un saludo.


369
Desconectado/a
Visto por última vez: Hace 5 años 10 meses
se unió: 12/20/2010 - 08:19

Hola.

A mi me pasaba lo mismo.

Lo que hay que hacer es pinchar (UN SOLO CLICK!!!!) en el arbol, la pieza que quieras mover en el espacio 3D. Despues arrastras con el raton el compas hasta la pieza, y ya deberia estar en color verde el compas.

Es post es un poco antiguo, pero a alguien le servira.

Saludos
