fitting que un tornillo salga girando

hola, acabo de hacer un reductor y me gustaria saber como puedo hacer para que los tornillos salgan girando de su sitio

muchisimas gracias


Desconectado/a

Visto por última vez: Hace 2 días 6 horas

se unió: 02/10/2008 - 13:19

Posts:

Hola bob,

Exactamente ¿qué es lo que necesitas?

¿Estas haciando una simulación del montaje del tornillo?

¿O por el contrario quieres hacer una simulación del movimiento o cinemática del conjunto?

Te lo comento porque hay dos formas de hacer con DMU Kinematics (simular movimientos) o DMU Fitting (simular montajes).

Saludos



BOB

Desconectado/a

Visto por última vez: Hace 10 años 11 meses

se unió: 01/03/2013 - 18:08

Posts:

quiero hacer una simulacion del conjunto, y para que quede lo mas realista posible si es posible me gustaria que la tornilleria saliera girando de los agujeros y de las respectivas tuercas



Desconectado/a

Visto por última vez: Hace 2 días 6 horas

se unió: 02/10/2008 - 13:19

Posts:

Hola Bob,

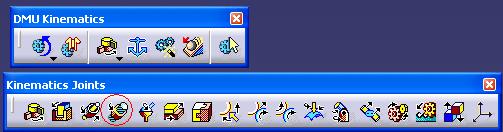

Si la simulación la haces con el módulo DMU KINEMATIS, tienes una JOIN especifica para el control de roscas llama screw join. Con ella puedes sinconizar el movimiento de giro con el paso de avance.

¿Has utilizado eeste módulo? ¿Comoces los funamentos de una simulación cinemática?

Para poder hacer una simulacion se necesita:

- Fijar una pieza que no se mueva en el mecanismo

- Añadir todas las join necesarias de tal forma que definan todos los movimientos de todas las piezas entre sí (sin que se quede ninguna libre)

- Aplicar un motor o entrada de movimiento, que se llama command y que se da en una o varias de las joints (deoendiendo del mecanismo o relaciones de movimiento entre las piezas



Si por el contrario lo haces como el modulo DMU FITTING, tendrías que hacer un track para aplicar el giro combinado con el desplazamiento. En el módulo fitting las simulaciones de montaje hay que hacerlas desde la posición del ensamblaje montado.

Creae un track (lo mas fácil es con la ayuda del compás) desde la posicion montada, retiras el tornillo en la posicon del eje y aplicas el giro de las vueltas que quieres que de seún se abra, y entonces grabar la posición de la track.



Para ambos casos ncesitas saber cómo funcionan ambos módulos sino puede que se te haga un tanto complejo. No es difícil pero hay que concoer las pautas o proceso principal a seguir.

Saludos
