Como Simular Barras de Cobre?

Estimados, les consulto por el siguiente tema ya que soy un neofito en CATIA V5R18

Para el diseño de Tableros Eléctricos que utilizan como conductores barras de cobre de, por ejemplo,

10mm x40mm, 10x50 etc, estoy utilizanzo Sheetmetal Desing

El problema se me presenta cuando tengo que encontrar el desarrollo de las barras que tengo que plegar y perforar. Por ejemplo:

Tengo que crear una z o una L con punzonados en ambos extremos, las diseño utilizando el módulo Generative Sheetmetal desing y con,los comando Flange ó Wall On Edge, pero cuando aplico el comando unfold me desaparecen las perforaciones que realizo con el comando Cut.

Además tengo serias dudas que el unfold que obtengo sea el desarrollo que necesito y represente el comportamiento que tendrá el cobre cuando le dé los golpes para plegarlo.

A mis técnicos necesito darles el plano que les diga de que largo de la barra a cortar, donde golpear con la plegadora y hasta donde doblar la barra.

Les agradezco que me puedan ayudar ya que estoy perdiendo un montón de tiempo de la manera autodidacta.

Saludos


Desconectado/a

Visto por última vez: Hace 8 años 4 meses

se unió: 10/28/2013 - 08:06

Posts:

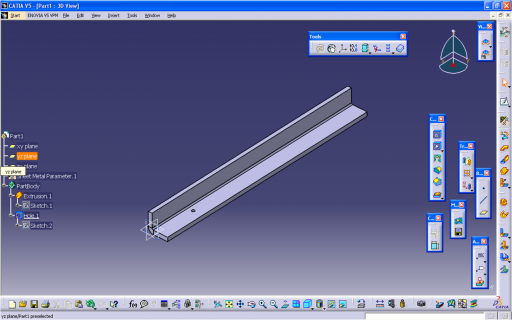

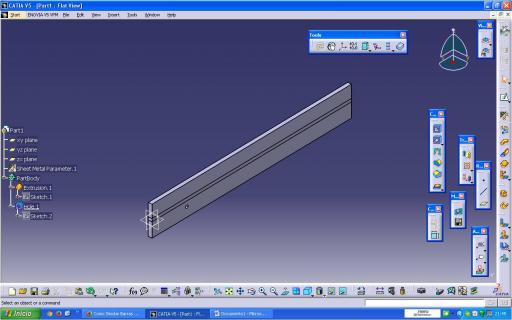

Hola quizás deberías probar con el comando extrusión, ya que para realizar perfiles en L o Z te será más rápido y al desplegar no hay problemas. Te adjunto unas imágenes en las que se aprecia que en el desplegado los agujeros realizados en el componente plegado si aparecen.

Espero haberte ayudado,

Un saludo,

David.
