Estas opciones aparecen en la orden Draft de sólidos y se utilizan para definir el ángulo de moldeo en aquellas zonas que por su forma no se pueda calcular. Con la opcion CONE el angulo es calculado de forma exacta. Esta es la opcion por defecto delsistema, pero hay veces que aunque queramos calcular un desmoldeo de forma precisa no es posible, y nos da error. Para estas situaciones es posible escoger la opción SQUARE, que lo que hace el sistema es definir un angulo de moldeo de forma lineal en su barrido. Ojo con utilizar esta orden de forma indiscrimada ya que no hace el desmoldeo de forma exacta, sino que hace una aproximación. Si lo medá­s después comprobarás que mide menos de lo que de indica.

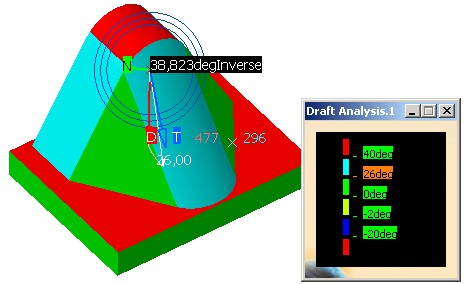

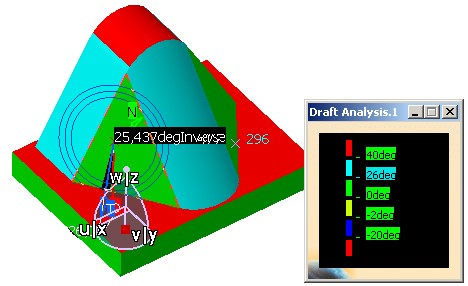

Os dejo un ejemplo en el que he medito un desmoldeo de 40 grados. En la zona central se va un poco pero en los costados serí­a indamisible.

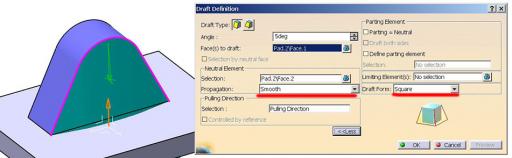

El ejemplo es válido, asegúrate de que:

Propagation esta en Smoth y Draft Form Square. con esto sería suficiente.

Un saludo.

Hola,

El tema esta en que a la hora de seleccionar el neutral element, lo haces sobre la cara plana, esto origina que la dirección de moldeo de te cambie.

Soluciones:si se te ha cambiado la dirección vuelve a escoger la vertical, o a la hora de seleccionar las caras neutras, en vez de tocar sobre la cara plana, toca sobre el redondeo de la parte duperior.

A ver si ahora si.

Un saludo.
