Módulo de chapa

Buenos días a todos.

Estoy aprendiendo el manejo de Catia V5 y con el módulo de chapa estoy intentando crear una caja con unos pliegues, esta formada por una base a la que le suben por los cuatro lados un pliegue de 30 mm, despues sobre estos pliegues hacia dentro otro pliegue mas pequeño de 10 mm, el caso es que en las esquinas se solapan los pliegues de 10 mm en lugar que quedar recortados a 45º para que la junta quede bien acoplada.

No encuentro ninguna opción y no sé como resolver este conflicto.

Muchas gracias si alguien me aporta una solución.

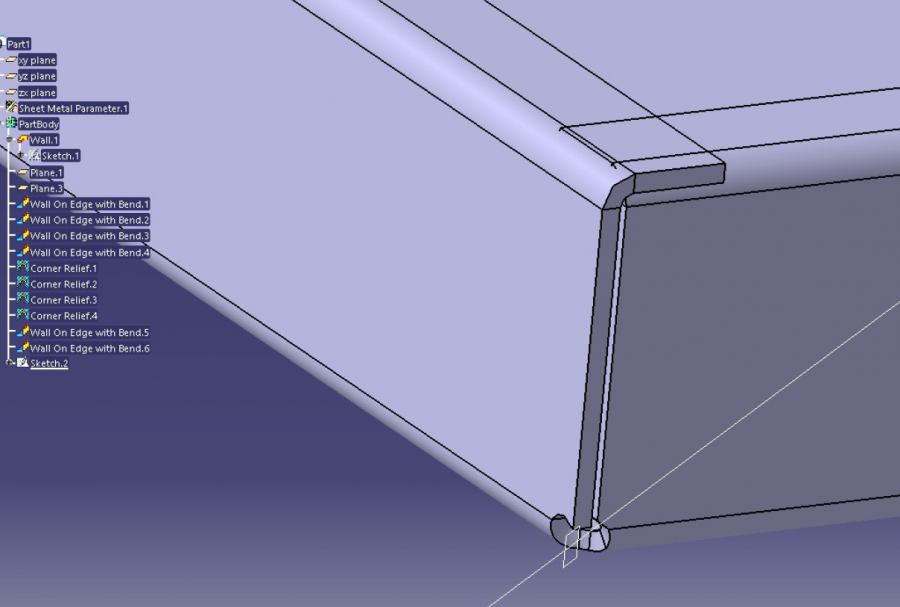

Os adjunto una foto de un pantallazo.

Un saludo
