Bonjour,

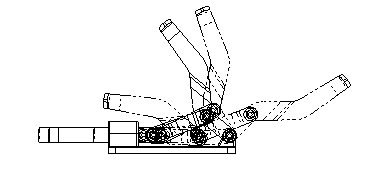

Quería consultar si en Drafting ¿existe algun comando para realizar una vista "Alternate Position View"?
Son esas vistas para explicar los desplazamientos que tiene un mecanismo. Generalmente se deja una vista en linea llena y la otra en linea de puntos.
Una ejemplo tipico serìa mostrar un piston de un motor en su punto superior y mostrar el mismo piston en linea de punto en el punto inferior.
Gracias
Hola Alvaro,
No hay ningún comando destinado a ello, pero lo podrías hacer:
- Creando en el Assembly una Escena en la que aparezcan todos los posiblibles montajes de las posiciones del assembly a representar.
- Luego habría que crear una vista (de cualquera de los tipos) asociada a la Escena.
- Y por último con la opcion Oberload Properties, podrías representar en discontinuas las partes de representadas de la vista.
Saludos
Eduardo Torrecilla Insagurbe
Gracias Edu. entiendo.
Solo un comentario, cuando creo la escena tengo que agregar el componente tantas veces como vistas necesite. Creo que no hay otra forma.
Luego en el drawing paso las vistas a linea discontinua.
Un saludo.
Alvaro A. P.
Eso es, al hacer una escena tienes que colocar tu componente repetido y posicionado según quieras.
Lleva un poco de trabajo prepararlo, pero si to esta bien hecho, luego es muy rápido actualizar la vista con nuevas configuraciones, solo habría que cambiar la escena y actualizar el plano.
Saludos
Eduardo Torrecilla Insagurbe
