Hola; Tienes dos opciones;

1- picar sobre el frame de la vista, ir a propiedades y activar la casilla de lineas ocultas, con lo cual te apareceran las lineas en esa vista solo para esa vista.
2-Ir al tool options drawing y en wiew dejar picada esta opción con lo que te generará siempre las lineas ocultas, esto a veces en piezas grandes es complicado pues aparecen muchas y hacen que el dibujo no esta claro.

Espero te haya servido de ayuda.

Hola Falegre

Efectivamente era eso...poner la vista activa, ir a propiedades y activar la casilla "Hidden Lines".
Gracias por la respuesta

Salu2

Saludos.

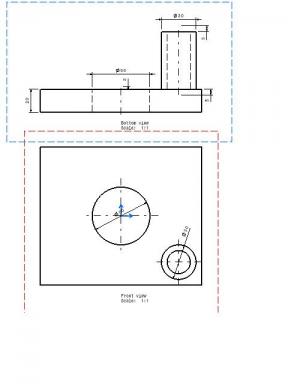

Continuando con este hilo: sabría algún compañero como regular la longitud de las lineas de centro o center line y los axis que se generan en el Drawing? En el ejemplo que adjunto se ve que sobresalen 5 mm y 2mm, esto supongo que se puede regular, no?

Gracias y hasta pronto.

Hola RWK. Si picas sobre la línea te aparece un cuadradillo en cada extremo de ella. Pinchando en el cuadradillo y arrastrando mueves los dos extremos, pero si al pinchar pulsas al tiempo la tecla "Ctrl" solo se mueve el extremo que has seleccionado.

Un saludo

Gracias por la respuesta, no sabía el truco que comentas.
En realidad lo que deseaba era saber si se podía configurar para que los Axis Line no se vean tan largos, pero parece que esto no es posible, según he averiguado.
De todas formas lo que me comentas es muy bueno.
Salud y gracias.

Todo lo que se refiere a personalizar temas de visualizacion de 2D es a partir de la modificacion de un standard. En el standard de un plano puedes cambiar longitudes, tamaños, stylos de cotas y demas elementos referentes al plano. Para ello en el drawing en tool/standard puedes ver todo lo que se puede personalizar.

Saludos cordiales.
Estaba equivocado: Sí se puede cambiar la longitud de las lineas auxiliares. Hay que entrar en modo Administrador y cambiar el standar adecuado. Todo ello con el sumo cuidado.
Yo lo he conseguido gracias a los que me han ayudado, a los de aquí y a los de allá.
