Hola, amigo denniscruz85

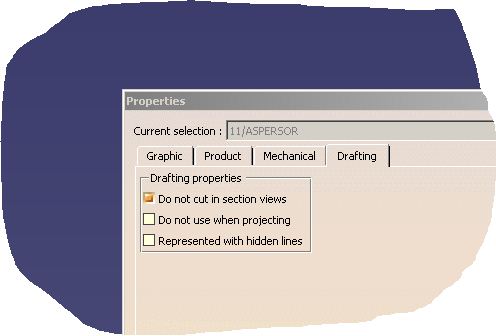

Bueno, te sugiero lo siguiente. Te diriges al "Catpart", en el seleccionas en el arbol pinchando con el boton derecho la pieza que no quieres seccionar y te saldra un menu. Seleccionas "Properties" y obtendras una imagen como la que te adjunto, despues de haber seleccionado la etiqueta "drafting".

En ese "tablero" marcas la opcion "Do not cut in section views" y se acabo la historia.

Por otro lado, me gustaria matizar que cualquier diseñador sabe tambien que tanto un arbol de maquina, levas, o de lo que sea, si bien es cierto que por norma general no se secciona (como ocurre tambien con las piezas de tornilleria, por ejemplo), caso de ser necesario, por incluirse en el algun tipo de mecanizado (taladros de paso de aire, fluido o simples muescas o chaflanes), no hay ningun inconveniente en realizar una seccion para clarificar su sentido o funcion en el conjunto. Hago este apunte, porque me ha parecido oportuno aprovechando el contexto de tu mensaje agregar este pequeño comentario complementario.

Espero haberte servido de ayuda, amigo denniscruz85

Un saludo cordial.

Hola. La forma que dice unoqueaprende es una buena posibilidad (como siempre). Con este metodo creo que no te secciona el árbol en ninguna vista, es decir, cuando se hace una sección transversal tambien saldrá sin seccionar.
Otra forma es desde el drafting:
1- Botón derecho sobre la vista deseada (no sobre la pieza)
2- En el desplegable que aparece, aproximar el cursor al "nombre de la vista", para que se abra el subdesplegable.
3- Opción "Overload Properties"
4- Tocar alguna parte del árbol (contorno, rayado, eje, etc.)
5- La part aparecerá en la ventana que se ha abierto. Opción "Edit".
6- Desactivar "Cut in secction views" y aceptar todo.

Espero que sea útil la aportación.

Saludos

Hola, Rafa, amigo.

Asi es,... ademas me sumo a la solucion que utilizas, puesto que tiene a mi entender muchas mas ventajas que inconvenientes.
Obviamente uno podria necesitar no seccionar la pieza de forma individual en distintas vistas, e incluso en distintos "drafting". La manera que yo sugiero es mas drastica, puesto que alla donde aparezca esa pieza, la veremos sin seccionar, y eso tal vez no sea lo mas adecuado en la mayoria de casos, ciertamente.

Asi pues, apoyo tu mocion, que dirian en el parlamento, senado,..o en el bareto de la esquina, jaajaj.

un saludo y gracias, amigo Rafa
