Seccion de nervios

Hola buenos días. Soy nuevo en el foro de Catia. Llevo usando un par de años el programa, pero los problemillas que se me han ido surgiendo, los he podido solucionar gracias al libro o al foro.

El problema que tengo en la actualidad, se refiere a los stiffener en los planos. Estoy realizando planos con cortes o secciones, que el plano de corte, pasa por el centro del nervio (stiffener). La norma dice, que los nervios no se deben rayar, pero por defecto Catia me lo raya. Al no ser un assembly, no puedo usar la opcion de overload properties.

Entonces, como hago para que no me raye el nervio??



P.D. el nervio lo he realizado con la opción de stiffener, así como que tengo activada la opción de 3D wireframe.



Gracias por todo!!!


Desconectado/a

Visto por última vez: Hace 7 años 3 meses

se unió: 10/28/2017 - 18:36

Posts:

Hola Iker,

Creo que no interpreta que son nervios, a pesar de hacerlo con stiffener, y lo raya entero.

La última vez que hice eso le hice un "breakout view" donde estaban los nervios y borré el rayado a mano, pero es una chapuza y al hacer cambios y actualizar vuelve a salir.

Si hay alguna forma mejor también podría mejorar mis planos.

Un saludo



Desconectado/a

Visto por última vez: Hace 7 años 11 meses

se unió: 09/07/2012 - 17:14

Posts:

Hola amigos;



El modo en que yo lo hago consta de los 4 pasos que os describo a continuación:



1) Accedo a las propiedades de la vista de la sección en el arbol (Alt + Intro  o mediante click derecho > propiedades). En la pestaña View marco la casilla Hidden Lines para mostrarlas y aplico los cambios.

2) Selecciono con cuidado las líneas ocultas que delimitan el nervio y en Propiedades > Graphic > Lines & Curves cambio el tipo de línea a línea contínua y le doy el espesor de línea que necesito (en mi caso, el mismo espesor que el contorno exterior). En caso de haber otras líneas ocultas que no tengan nada que ver con el/los nervio/s tendía que eliminarlas.

3) Una vez que ya tengo el contorno del nervio definido con línea contínua pulso sobre cualquier linea del rayado general, se selecciona todo y lo elimino.

4)Con el comando Area Fill Creation de la paleta Dress-Up hago click en el contorno cerrado que me interesa rayar.



Os adjunto un vídeo con un ejemplo rápido del proceso:





Desconectado/a

Visto por última vez: Hace 6 años 3 meses

se unió: 09/28/2013 - 11:33

Posts:

Gracias Rufus. Lo he hecho mas o menos como lo has comentado, pero la verdad que me parecia un poco extrañaba que teniendo la opción de hacer nervio, y mientras en el plano no tenga la opción de reconocerlo como tal. Pero bueno, otra de las cositas made in Catia.



Gracias a los que me habeís respondido.



Desconectado/a

Visto por última vez: Hace 7 años 3 meses

se unió: 10/28/2017 - 18:36

Posts:

Hola,

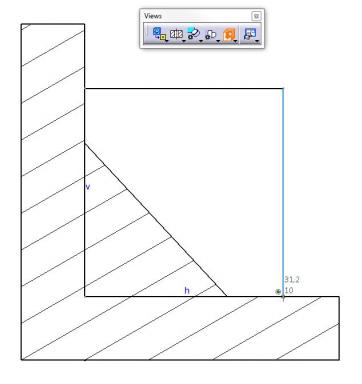

Adjunto una imagen para que se vea el recuadro que hay que coger para hacer el breakout view.

Una vez que se realiza esto, sólo hay que borrar el rayado del nervio y no hace falta cambiar las lineas ocultas ni hacer un rayado adicional.

No deberían quedar cortes de linea ni nada, se vería como se exige la norma, pero la forma sí que es bastante rudimentaria.

Por ahora creo que no hay métodos directos que identifiquen los nervios, por lo que es un punto de mejora en catia.

Un saludo



Desconectado/a

Visto por última vez: Hace 7 años 11 meses

se unió: 09/07/2012 - 17:14

Posts:

Hola Jesus_451;

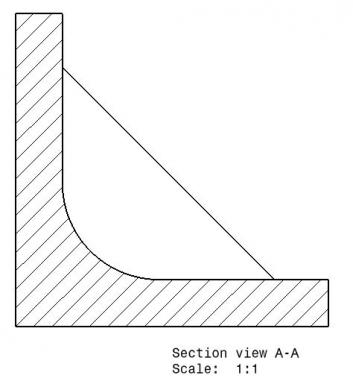

El método con el BreakOut está bien. El "problema" que yo no he podido solucionar con el BreakOut, más allá de no poder utilizarse en vistas de detalle, "Section Cuts" o roturas, es adaptarlo a líneas curvas. Yo llegué a la conclusión, puede que equivocada, que el BreaKOut se forma a partir de un polígono; es decir, la región cerrada ha de estar formado por líneas rectas. En el ejemplo que yo os puse arriba se puede utilizar. Pero haciendo una pequeña modificación como la que os muestro en la imagen, no soy capaz de solucionarlo con BreakOut.



Un saludo.



Desconectado/a

Visto por última vez: Hace 7 años 3 meses

se unió: 10/28/2017 - 18:36

Posts:

Hola Rufus, tienes toda la razón, el método con BreakOut está limitado a lineas rectas.

Al final todos estos métodos se suelen quedar limitados al ser soluciones intermedias.

Un saludo
