porfavor ojala y alguien me ayude hacer estos radios a mi pieza, ya lo intente pero no pude solo me genero unos, ojala y alguien sepa otra forma muchas gracias de antemano les adjunto el archivo
- 945 042 105
- info@torrecillacatia.com
- Login
Mié, 12/17/2014 - 23:00
#1
ayuda con radios
Thu, 18-12-2014 07:52:05
#1
Podrías poner unos pantallazos y explicar el problema?. El fichero es de R21 y no lo puedo abrir
Thu, 18-12-2014 09:09:23
#1
Hola Armando,

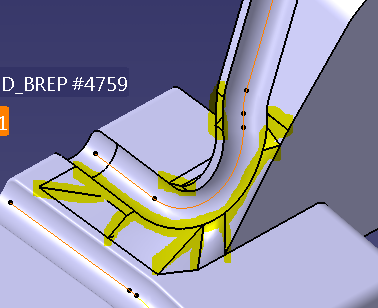

supongo que te refieres al radio 1mm que habrá hacer en las aristas del canal, como ya tienes en el otro canal. Un problema que veo es que hay saltos "extraños" entre caras, no hay una continuidad en las caras y así es díficil hacer un redondeo o chaflán.
Alguien más experimentado te podrá ayudar más, pero creo que hay que sacar todas las caras para hacer volver hacer un joint modificando las tolerancias. De todas formas hay escalones de 0.11, no se que tipo de tolerancia interesa en la pieza.
Thu, 18-12-2014 18:52:02
#1
Hola Armando
Para poder redondear el canal tienes que retocar primero todas las zonas que te marco ya que tienes fuertes discontinuidades de tangencia y por eso el radio no es capaz de avanzar.
Un solución un poco "chapucilla" sería redondear primero estas aristas, pero lo preferible es rehacer estas zonas de nuevo con una geometría mas suave. Esto lo he probado y estan tan retorcidas que tampoco se puede.
Saludos
Sat, 20-12-2014 14:45:23
#1
hola muchas gracias por su ayuda, logre hacerlo pero no como lu hubiera deseado, pero tienen razon, hay bastantes dicontinuidades en las caras que hace imposible hacer los radios... saludos
