Como realizar el roscado de un cilindro.

Hola.

Quisiera preguntar cómo se le realizan los filetes de rosca a un cilindro, tanto para macho como para hembra. En mi caso quiero que sea métrica, asi que supongo que lo podre encontrar en algun sitio ya parametrizado, pero quisiera saber tambien como se realiza en caso de que fuera una rosca no comun.

No sé si este asunto ha sido ya tratado en el foro, pero no he podido encontrarlo. Hay algun tipo de buscador de palabras?

Gracias,

Un saludo


Desconectado/a

Visto por última vez: Hace 10 años 4 meses

se unió: 10/25/2010 - 21:59

Posts:

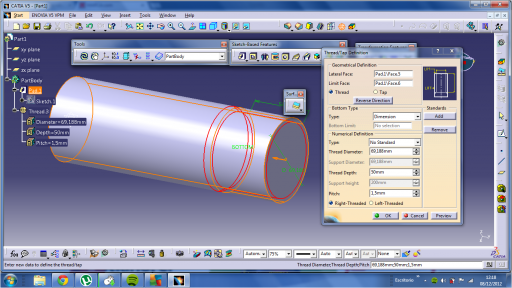

Para roscar ejes está el comando thread/tap (macho/hembra), en la misma barra de herramientas que los fillets. En la pestaña type puedes seleccionar roscas métricas, o no standars, pudiendo definir todos los parámetros (profundidad, paso, a derechas/izquierdas....). Claro que si seleccionas métricas el diámetro del cilindro debe ser el adecuado.

Para agujeros suele ser mas cómodo utilizar el comando hole, con el que puedes hacer todo tipo de agujeros y roscarlos después desde la pestaña thread

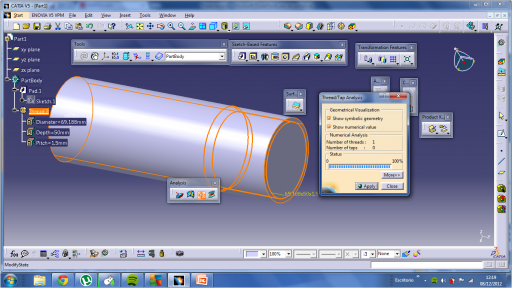

Las roscas no se visualizan en el 3D. Si las quieres ver véte a thread/tap analysis, de la barra de herramientas analysis, y te dirá las roscas totales macho/hembra que hay en tu dibujo, y las podrás visualizar dando a aply. una vez cirres el comando ya no se verán.

Otra opción que usa la gente si quieres verlas permanentemente en tu 3D el darles color a las roscas

Trastea en estos comandos para cogerle el punto, y verás que puedes hacer prácticamente de todo

Te dejo unos dibujos aclaratorios
