os dejo unas fotillos para que os hagais una idea y de camino para que opineis es que soy nuevo y llevo poco cogiendo esto.

gracias

Hola, amigo jsvjsm.

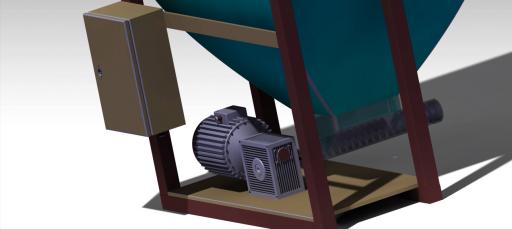

Asi, a simple vista, parece una tolva con un "sinfin" accionado por un "motoreductor" para conseguir el desplazamiento del producto hacia algun otro proceso de tratamiento. Pues, no se,... yo en principio iria por la via rapida, ya que la cosa (en principio, insisto) no parece exigir mayor detalle que el puramente representativo o como orientacion al montaje.

Me parece apreciar, que en la parte de abajo del armario, tienes una salida tipo PG o similar. Podrias hacer un plano que pase por dos puntos (uno en la salida del "motor" y otro en la entrada del armario) y un tercero a elegir, donde quieras, para darle la inclinacion que mas gustes al plano. Hecho eso, sencillamente haces un "sketch" en ese plano, con una ruta aproximada, con los pliegues o radios que quieres que tenga el cable. Seguidamente haces otro perfil perpendicular a esa ruta con la seccion que quieres que tenga el cable y, finalmente haces un simple "rib".

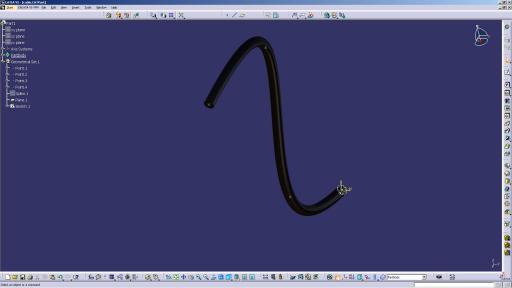

Otra manera, y que a mi me gusta mas, seria hacer una "spline" tridimensional con todos los puntos que necesites para definirla, que no seran otros que los que marquen el camino a seguir por el cable, y al final hacer un "rib" de un perfil perpendicular a la "spline". Te adjunto una foto con un proceso similar de un cable de seccion circular. Luego, para adornar un poco, se pueden ir añadiendo briditas alla donde queramos ir fijando el cable en la estructura o en el perfil estructural que uses para darle apoyo.

En fin,..hay muchas maneras mas de hacerlo, pero yo haria una de esas dos simplonas. Aparte, existe el modulo electrico de CATIA, que sin duda conoces, en el cual puedes especificar un monton de caracteristicas del cableado (numero de cables por manguera, tipo, conectores standard, etc) Me gustaria comentar tambien, aprovechando el contexto, que como muchos sabreis, existen a disposicion de los diseñadores, elementos standard ya creados por los tecnicos de cada casa y que gratuitamente se pueden anexar a los proyectos. Si no es en alguno de los formatos CATIA, seguro que si en alguno de intercambio internacional compatible (IGES, STEP, etc) Lo digo, porque al ver el "motor" de nuestro amigo "jsvjsm", se me ha venido a la cabeza el asunto, ya que parece que de forma optima ha utilizado uno de los recursos que estan a disposicion publica y a los que he hecho alusion en el parrafo anterior. Si no es estrictamente necesario, no se os ocurra perder el tiempo en crear desde la nada.

Lo mismo digo para rodamientos, cilindros neumaticos, mesas giratorias, etc. Muchas veces basta con bajarlo de la pagina web del fabricante e insertarlo en nuestros "product" con un par de "cliks", lo cual ahorra un tiempo incalculable. Si otros trabajan para el diseñador, ¿por que desaprovecharlo? jaja.

Un saludo cordial, amigo jsvjsm.

Muchas gracias por todo unoqueaprende,
joder si llego a saber que me puedo bajar el dibujo del motor de la misma casa que lo fabrica me fuera ahorrado tela, pero bueno asi aprende uno mas y tampoco me ha costado mucho hacerlo.
gracias hare lo de la spline mejor.
ahh y por cierto para aprender los demas modulos de catia como puedo conseguirlo.

Hola tengo una pregunta para unoqaprende. He visto q has comentado lo de la spline 3d e hice una pregunta sobre eso pero no me la han respondido. Supongo q te referiras a las splines3d q aparecen en el modulo freestyle. Supongo q no las se utilizar pq en realidad de 3d para mi no tienen nada pq no puedo mover los puntos intermedios de la spline en el eje perpendicular al plano q contiene la spline, con lo cual esta siempre esta contenido en un plano, osea en 2D.
Me podrias ayudar?

Hola, amigo jsvjsm.

Pues depende si lo que quieres es una escalera tipo caracol o una escalera de las habituales.
Yo considero que las dos tienen eje, si bien en un caso sera para crear una revolucion y en otro, sencillamente como recta de referencia para dimensionarla.

Si es de caracol, a partir de un eje, sugiero que generes una helice y en sus extremos las rectas que necesites (a modo de descansillo), dimensionadas segun tus propios datos, unas la espiral y las rectas, añade alguna curvatura de enlace si lo crees necesario, y despues crea un perfil, que sera, por asi decirlo, el "forjado" que barrera mediante un "rib" los elementos que has unido... y listo.

Si es una escalera normal, con simples rectas dimensionadas en el espacio y de forma acorde a tus premisas, podras crearla tambien haciendo un barrido de un perfil mediante un "rib".
Yo particularmente uniria las rectas mediante algun pequeño radio, para darle un poco de realismo.
En este caso, el eje solo sera un elemento orientativo para dar dimensiones. Si eres ducho, puedes prescindir de el y acotar respecto a cualquier otro elemento auxiliar.

Eso si, no olvidemos nunca juntar todos los elementos de forma coherente para que el "rib" no nos de sorpresas a mitad de su "camino".

Desde luego y, como siempre, hay unas cuantas mas maneras de hacerlo,..pero yo usaria la mas rapida, conforme a lo que te he entendido.

Un saludo, amigo jsvjsm.

Hola, amigo Gandulio.

Intentare responderte, aunque bien se que soy bastante torpe expresandome y suelo explicarme como el lugar donde la espalda pierde su casto nombre, jajaj

En mi humilde opinion, considero que una "spline", es una "spline" en cualquier modulo.
No hago distinciones. Eso si, OJO,.. en "FreeStyle" (al menos yo) las considero "3D curve", no "spline" como tal. Su "tratamiento" es distinto al de una "spline".

Si experimentas un poco sobre ello, te daras cuenta de la diferencia entre una "spline" y una "3D Curve" y de las herramientas de control de puntos y su orientacion de las que dispones. Tales como el submenu "Control Points" o la paleta "Quick Compass Orientation" entre otras muchas ordenes complementarias; pero para mi esas dos son basicas.

Desde el momento en que una "spline" esta definida a partir de puntos en el espacio de tres coordenadas, (en mi opinion) es tridimensional y, CATIA me proporciona la libertad de cambiar o modificar esos puntos para darles la posicion en el espacio que yo guste.

En este caso, la primera que le he sugerido a nuestro amigo es, digamos
coplanar, generada en un simple "sketch", todos sus puntos estarian en un mismo plano y, vendria bien caso de estar las bocas de entrada y salida de cable enfrentadas. En este caso, modifico los puntos en el propio "sketch" (dos dimensiones, "H" y "V")

Caso de no ser asi, lo ideal es una tridimensional definida por puntos
de tres coordenadas que marquen el camino de la "spline" con total libertad.
A mayor numero de puntos, mayor control tendremos de su definicion. En este caso las modificaciones las realizo con dos simples "click" en el punto que quiero modificar,cambiar o, como tu dices, mover.

Asi, pues, no estoy indicando a nuestro amigo que utilice lo que tu llamas "spline" del "FreeStyle", no ha lugar. En "FreeStyle", a mi entender, lo que tienes son "3D Curve", como te comento mas arriba, que desde luego pudes conseguir a partir de una "spline", tridimensional
o no, en cualquier modulo que te permita crearla. Y por supuesto, tambien puedes crear una "3D Curve" directamente en "FreeStyle" sin tener por que partir de una "spline" base.

Lo que no entiendo es que digas que para ti una "spline" no tiene nada de 3D.
Generala como tal, y la obtendras. Asi te evitaras sorpresas posteriores si quieres utilizarla en modulos distintos.

Y bueeeeno,...en principio eso es lo que te aporto, a ver si alguien se anima y nos corrige si lo cree oportuno.

Un saludo, amigo Gandulio
