Hacer pocket de mas a menos

Hola buenas, en el titulo puse pocket, aunque realmente no se que herramienta se debe de usar. El caso es que necesito realizar un agujero en una piezo y el agujero tiene que ir de mas a menos y no me vale con hole.



Me explico:

Tengo una pieza en la cual en uno de sus planos tengo un rombo y necesito hacer un agujero con el rombo, de tal forma que en ese plano el agujero se realice con el rombo y vaya desde las medidas que yo le he dado a mi rombo, hasta unas medidas mas pequeñas.



Gracias de antemano.


Desconectado/a

Visto por última vez: Hace 4 años 3 meses

se unió: 11/04/2014 - 08:28

Posts:

Por lo que entiendo de tu pregunta una forma de hacerlo sería:

- Inserta un body nuevo y hazlo in work object

- Dibuja en este body, partiendo del rombo, el sólido que quieres quitar de la pieza (el agujero)

- Resta este body del principal



Desconectado/a

Visto por última vez: Hace 10 años 6 meses

se unió: 12/01/2014 - 21:13

Posts:

Exactamente es eso, el problema es que eso no me deja realizarlo en un part design y no se como hacerlo.



Desconectado/a

Visto por última vez: Hace 9 años 4 semanas

se unió: 10/28/2013 - 18:40

Posts:

Te tiene que dejar, cuando hagas el cubo vas Insert -> body, en el árbol verás que te parece algo así como un body.2 (con símbolo como el PartBody), seguidamente dibujas el rombo y lo extruyes. Después, por ejemplo, botón derecho sobre el nuevo body y en la última opción, body.2 object -> remove.

Un saludo.



Desconectado/a

Visto por última vez: Hace 4 años 3 meses

se unió: 11/04/2014 - 08:28

Posts:

Eso que te he enviado, está hecho en un CATPart (Part design).

Solo he hecho lo siguiente:

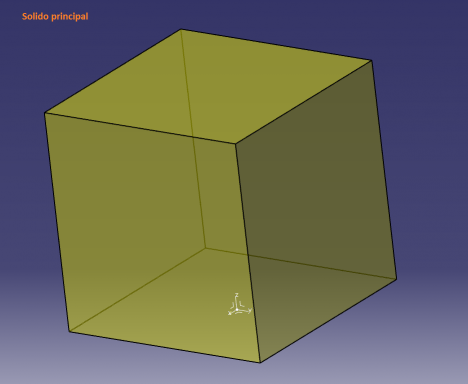

- en el body del part, he hecho el primero sólido

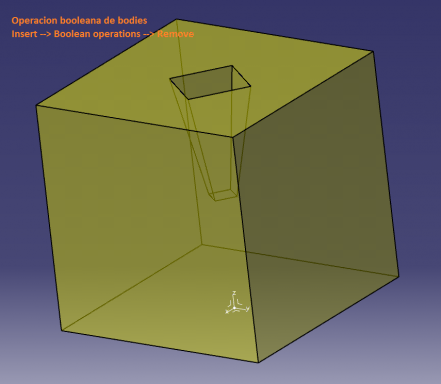

- insertar body (Insert --> Body)

- seleccionar este nuevo body como in woek object

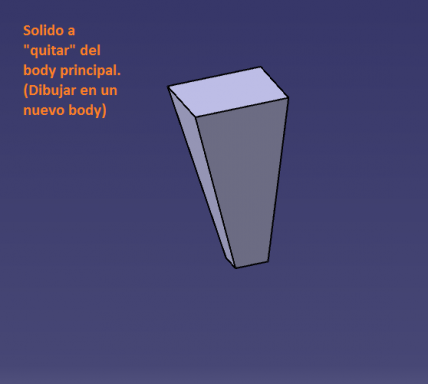

- dibujar solido a restar

- hacer operacion booleana de resta

Que es, exactamente, lo que no te deja hacer?
