Foros CATIA
Dom, 07/04/2010 - 23:54
#1
Eros
Desconectado/a
Visto por última vez: Hace 14 años 5 meses
se unió: 06/18/2010 - 21:23
Isometrica
- 1712 lecturas
- Inicie sesión o regístrese para comentar
Mon, 05-07-2010 10:52:39
#1
Hola Eros. Para cambiar de un modo de visualización a otro, pestaña “View” (del menú principal), selecciona “Render Style” opciones “Parallel” o “Perspective”.
Saludos
Saludos
Mon, 05-07-2010 14:18:17
#1
Hola Saplaya, haver si me puedes ayudar en esto:
necesito crear un plano paralelo a una cara y posicionarlalo al centro de de otra, estoy utilizando Plane type: Parallel through point. Selecciono la cara y al seleccionar el punto central, este no me lo reconoce, si que me reconoce los vertices, pero el central no. ¿como lo puedo activar para que me reconozca el centro?
Gracias por tu ayuda.
necesito crear un plano paralelo a una cara y posicionarlalo al centro de de otra, estoy utilizando Plane type: Parallel through point. Selecciono la cara y al seleccionar el punto central, este no me lo reconoce, si que me reconoce los vertices, pero el central no. ¿como lo puedo activar para que me reconozca el centro?
Gracias por tu ayuda.
Mon, 05-07-2010 15:50:37
#1
Desconectado/a
Visto por última vez: Hace 2 días 4 horas
se unió: 02/10/2008 - 13:19
Posts:
Hola eros,
Los planos como tales son elementos infinitos y por lo tanto no es preciso colocarlos en el centro de tu cara. Colocalo en uno de los puntos de los vertices y antes de confirmar la orden fijate que Puedes colocarlo en la posicion que tu quieras moviendolo tocando sobre la palabraa move que aparece sobre el plano.
Ten en cuenta que el plano queda asociado al punto indicado.
Un salludo
Perdonar por no poner acentos pero es que esto respondiendo desde un movil.
Los planos como tales son elementos infinitos y por lo tanto no es preciso colocarlos en el centro de tu cara. Colocalo en uno de los puntos de los vertices y antes de confirmar la orden fijate que Puedes colocarlo en la posicion que tu quieras moviendolo tocando sobre la palabraa move que aparece sobre el plano.
Ten en cuenta que el plano queda asociado al punto indicado.
Un salludo
Perdonar por no poner acentos pero es que esto respondiendo desde un movil.
Mon, 05-07-2010 21:48:36
#1
Hola Eduardo,

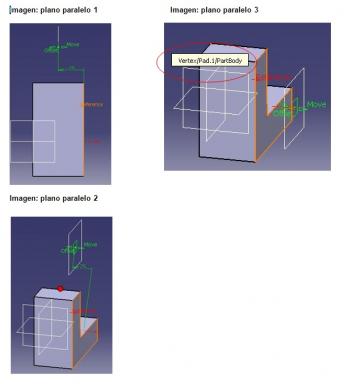

No me he explicado muy bien cuál es mi intención, te adjunto varias imágenes, en la imagen 1 tengo un sólido, y quiero crear un plano paralelo a la cara de reference, el punto central es el punto rojo que está a un offset de 25 de la cara de reference, ¿hay alguna forma que yo pueda posicionar el plano al centro de la pieza sin tener que introducir el valor de 25?
Por ejemplo en la imagen 3, sí que me reconoce el vértice, yo pretendo lo mismo pero que me reconozca el centro de la pieza, o sea el punto rojo de la imagen 2.

Mon, 26-07-2010 00:45:10
#1
Desconectado/a
Visto por última vez: Hace 6 años 2 meses
se unió: 11/26/2008 - 17:25
Posts:
Hola
Bueno, lo que yo haria es crearme un punto y colocar ahi el plano....si lo haces asi, primero te creas el punto y después picas la cara de referencia para el plano, seguidamente picas la herramienta plano y por último picas el punto...
Entiendo que quieres colocar el plano en el centro del punto, para usarlo con un Sketch posicionado ¿verdad?...
Salu2
Bueno, lo que yo haria es crearme un punto y colocar ahi el plano....si lo haces asi, primero te creas el punto y después picas la cara de referencia para el plano, seguidamente picas la herramienta plano y por último picas el punto...
Entiendo que quieres colocar el plano en el centro del punto, para usarlo con un Sketch posicionado ¿verdad?...
Salu2
Wed, 28-07-2010 19:56:36
#1
Eros wrote:
Si esta es mi intención, creia que catia te detectava los puntos medios.
Programas como NX o Solid Edge si lo hacen, por eso estava bloqueado.
Gracias.
Un saludo.
También puede prescindir del punto. Es decir, utilizar como método de creación de plano "Offset from plane".
