Molde de bomba hidraulica

Buenas tardes! Lo primero me presento, me llamo David, estudio Ing.Industrial y ahora estoy con el proyecto finde carrera en una escuela de Francia que se llama Arts et Métiers.

Os he seguido bastante durante el proyecto que hago sobre una bomba hidraulica asique ya de por si estoy muy agradecido, pero ahora despues de unos dias sin avanzar me he decidido a pedir ayuda ya que lo tendria que tener preparado para pasado mañana..

Mi problema es el siguiente:

He recibido al final la bomba hecha (la mia no valia por lo visto) en un fichero .step y tengo que conseguir hacer un molde de la parte interior (ya se que es raro pero es asi).

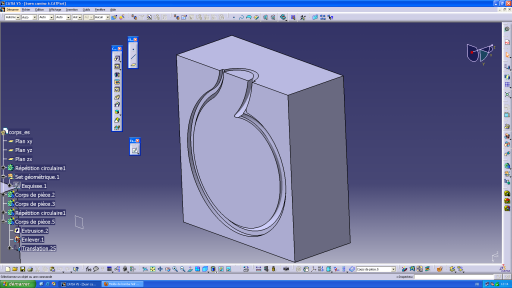

Yo he conseguido extraer la superficie pero no consigo ponerle detras un molde solido donde apoyarla.He probado con todos las herramientas de part design y de superficies pero nada.Creo que me exlicare mejor con las imagines:



Muchas gracias de antemano!

Un saludo

David


Desconectado/a

Visto por última vez: Hace 11 años 11 meses

se unió: 06/18/2013 - 19:02

Posts:

Nadie tienen alguna idea? Aunque no sea muy elaborada solo para saber como continuar es suficiente :)
He probado intentanto cerrar las superficie pero nada y tambien con lo que mas cerca me he quedado es intentando separar  una parte de la extrusion que queda dentro de la pompa aislada pero que no por ello deja de pertenecer al cuerpo de la extrusion..en cuento pueda subo mas imagenenes

Gracias otra vez!



Desconectado/a

Visto por última vez: Hace 4 años 1 mes

se unió: 09/01/2008 - 13:48

Posts:

Hola David,

Por lo que puedo ver tienes la piexa hecha en solidos no?

Si es asi lo que puedes hacer es crear otro sólidos con la parte del molde y luego restar el material de la piezxa al molde con la operacion booleana Remove. (busca la barra bolean operations). así podras copiar la forma de tu pieza al molde.

Te quedarán las partes o zonas interiores de la pieza, para quitarlas o bienlas quitas del solido de la piexza antes de la resta, o bien una vez restado las quitas con la operacion boolenan Remove lump.

Saludos



Desconectado/a

Visto por última vez: Hace 11 años 11 meses

se unió: 06/18/2013 - 19:02

Posts:

Muchas gracias por la respuesta Irubide!

Es lo que he intenado hacer pero el problema que lo que queda dentro del monde sigue perteneciendo a la extrusion y no se como hacer para que sea otro solido independiente de la extrusion..

¿alguna idea de como hacerlo?

Muchas gracias otra vez!



Desconectado/a

Visto por última vez: Hace 4 años 1 mes

se unió: 09/01/2008 - 13:48

Posts:

Vale, coge el sólidos de tu pieza y lo copias (COPY) y los pegas (botón derecho sobre la rama principal del Part ) pero como Paste special -> As result with link.

Esto te creará otro body exactamente igual al original y totalmente vinculado a este, de tal forma que si haces un cambio en el primero se cambiará también el segundo.

Luego restas el body de la copia vinculada a tu molde y listo!!

Saludos!!



Desconectado/a

Visto por última vez: Hace 11 años 11 meses

se unió: 06/18/2013 - 19:02

Posts:

Muchas gracias! Voy a probar espero que funcion porque me da problemas con eso de que es el cuerpo principal y no puedo tomarlo para hacer booleanos

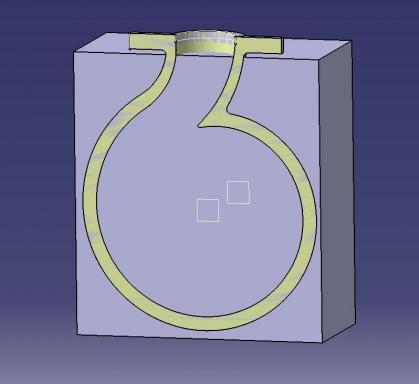

Habia preparado esta imagen para que quedase mas claro: tengo que eliminar lo que hay dentro de la bomba y la propia bomba para quedarme con lo que resta (de ahi tambien el problema de eliminar el cuerpo principal..



Bueno en cuento puedo probarlo os cuento a ver que tal porque si no lo termino mañana por la mañana lo tengo que continuar en españa y alli no tengo catia..

Un saludo!



Desconectado/a

Visto por última vez: Hace 11 años 11 meses

se unió: 06/18/2013 - 19:02

Posts:

Vale despues del consejo me queda esto:

Ahora tengo que eliminar esa parte flotante pero tengo el mismo problema sigue perteneciendo a la extrusion y no se como definirlo para que lo tome como otro cuerpo.Solo se me ocurre de interseccionarlo con otra igual que el pero tiene haber un metodo mas facil y correcto





Desconectado/a

Visto por última vez: Hace 2 días 6 horas

se unió: 02/10/2008 - 13:19

Posts:

Hola David

Lo tienes ya muy fácil,

Como te ha dicho irubide:

- Pon como Define in work objetc el solidos restados

- busca la operacion boolenan Remove Lump

- Escoge en la casilla faces to remove el trozo de sólido de la parte flotante que te sobra y acepta los cambios.

Saludos y suerte.



Desconectado/a

Visto por última vez: Hace 11 años 11 meses

se unió: 06/18/2013 - 19:02

Posts:

Muchisimas gracias Edu, en cuanto quede libre el ordenador lo pruebo y os cuentoque ahora esta ocupado :(
