Mostrar propiedades de pieza en el 3D

Hola buenas,



ME gustaria saber si alguien sabe si en Catia se puede asignar la propiedad de masa de una pieza para que aparezca en el 3D con alguna nota o algo similar pero que este vinculada a la propiedad, es decir, si cambia la masa que se actualice la nota.



Gracias


Desconectado/a

Visto por última vez: Hace 11 horas 27 mins

se unió: 02/10/2008 - 13:19

Posts:

Hola David

si que se puede hacer aunqo no hay una orde específica para ello, pero utilizando atributos lo podemos hacer.

Los pasos serías:

1.- Asignas el material a tu pieza

2.- Calculas el peso con la orden "Measure inertia" y lo grabamos en el árbol.

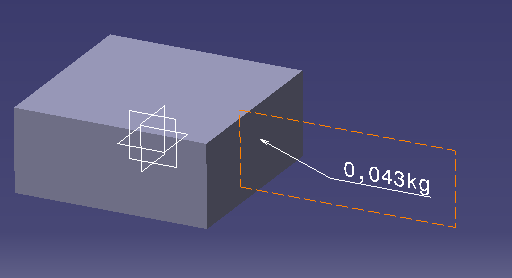

3.- Añades un texto 3D con la orden "Text with leader"  por ejemplo

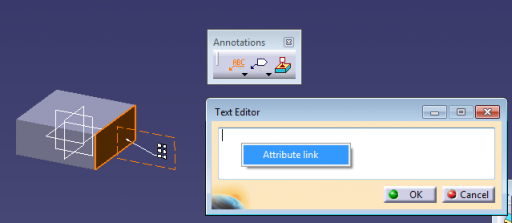

4.- ¡¡OJO!! Con el cuadro de texto abierto pulsa con el botón derecho del ratçon dentro del cuado y te saldrá un comando llamado "Attribute link", le pulsamos.

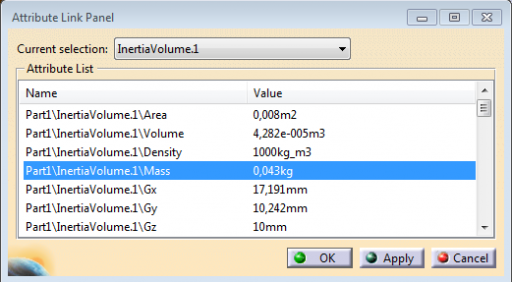

5.- Ahora seleccionamos el peso del árbol y vermos que nos salen todos los parámetros del peso calculao. Buscamos y seleccionamos la masa y aceptamos.

Espero que te sirva.

Saludos
