Buenas, estoy haciendo un engranaje con parámetros, funciona todo bien salvo el detalle final que es hacer un pattern del hueco para crear los dientes (en la imagen es con dientes helicoidales); como ven en la imagen creo el pattern pero en lugar de quitarme material, agrega material al cilindro, por lo que -si se fijan- me queda una especie de diente invertido.
He probado varias cosas pero me queda así o peor, en ningún caso me quita el material que es lo que busco.
Muchas gracias
Hola Cauly,
Para trabajar con pattern eliminando material te recomiendo lo siguiente porque siempre lo he utilizado ya que es más estable.
0) PartBody que contenga el engranaje sin la operación de los huecos de la rueda dentada
1) Insertar un nuevo Body.2 a la pieza y dibujarte el sólido (un diente).
2) Realizar el pattern a este sólido (te quedara el material que quieres eliminar sólido)
3) Mediante la operación Remove, eliminarle al PartBody el sólido generado en el Body.2
Espero que te sirva de ayuda.
Un saludo,
sanboju
Hola buenas, supongo que estarás eligiendo un pattern circular con el eje de rotación el propio eje del engranaje. Según la foto que has colocado tiene pinta que el eje que has elegido para el pattern no coincide exactamente con el del diente y al salirse fuera del engranaje al girar en otro eje por eso te añade material, verifica que el eje de tu diente y del pattern coinciden con el de engranaje. Yo una vez también me volví loco con esto y al final era este fallo.
Si no te sale y quieres que le heche un vistazo deja la pieza aquí y la miraré.
Saludos,
David.
Hola, muchas gracias a todos por las respuestas, les adjunto el archivo a ver si pueden verlo y ver que tiene mal, probé algunas cosas pero o sale como la imagen que puse en el primer post o se genera bien el engranaje con el patern pero quedan los huecos ocultos y se ve solo la rueda.
Saludos
Engranaje_2.zipDavidmg81, Sí estoy eligiendo un patern circular, el eje creo que lo estoy eligiendo bien.

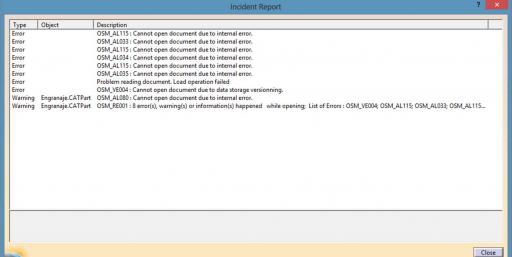

Hola Cauly, he intentado abrir tu archivo y me da un error y no me deja abrirlo te adjunto la imagen que me sale del error. Yo estoy trabajando con la versión de Catia V5R20 no se si tu has guardado ese archivo con la 21, si es así lamentablemente no voy a poder abrirlo. Si lo puedes guardar con la 20 o alguna inferior lo miro y te comento.
Saludos,
David
Sì, lo guardé con la V21, pero en el trabajo tengo una copia con el V20, el lunes lo adjunto.
Muchas gracias
Hola Cauly, he estado mirando el archivo que me has pasado y creo que he encontrado la solución. El problema viene de que al hacer el pattern Catia no considera el multisection como removed y lo considera como añadiendo material, la solución que te planteo es la siguiente.
Haz el multisection en un body nuevo.
Haz un pattern de esa multisection en este body nuevo, y te quedará un solido con la forma de lo que quieres eliminar al body principal.
Resta este segundo body al principal y ya tienes la rueda dentada.
Te paso el archivo con esto modificado, he visto que en el pattern utilizas fórmulas, yo lo he hecho colocando los valores manualmente ya que no conozco los nombres de tus variables.
Espero que te pueda ayudar esta solución para lo que quieres hacer. Si tienes algún otro problema no dudes en decirmelo y le intentamos buscar una solución.
Un saludo,
David
Engranaje modificado_1.rar
Muchas gracias, voy a hacerlo como lo hiciste vos a ver que me queda.
Saludos
