Hola fmaxblanco

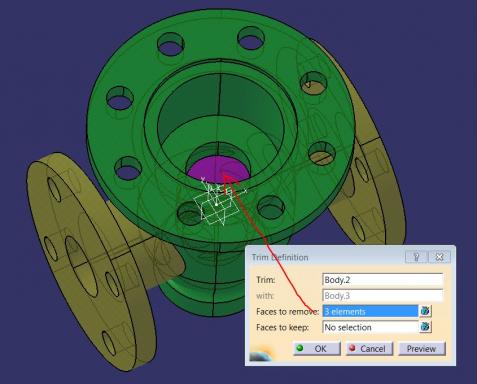

Los más fácil es que hagas dos Bodies con las dos revoluciones por separado incluídos los vaciados que tienen por dentro, y luego los juntes utilizando una operación booleana UNION TRIM, quitando de cada una de ellas las partes interiores, para terminar redondeando las intersecciones entre ambas una vez unidos.

Salduos

Hola amigos, yo como vengo de otros sitemas CAD me gusta diseñar este tipo de piezas sin utilizar las booleanas es decir en un mismo body. Yo esta pieza la haría de la siguiente forma primero me dibujaría con un shaft el cuerpo central, luego como se aprecia en la figura se trata de una pieza simétrica respecto a los cuerpos laterales, pues me dibujaría uno de ellos y haría simetría respecto al plano central del primer cuerpo. Antes de utilizar el mirror para la simetría dejaría completamente terminada mi primera semimitad, es decir, con los agujeros y los redondeos necesarios para no tener que hacerlos luego en los dos lados. Para mi este tipo de diseño es más sencillo si bien hay un problema, hay que tener claro que aunque queramos utilizar esta pieza como base para otras con diferentes dimensiones con este método se tendrá que mantener la simetría entre los dos lados aunque las dimensiones se modifiquen, si también se van a cambiar las dimensiones de los dos lados ya no sería viable hacerlo por simetría. Como todo en el mundo del CAD hay muchos caminos para hacer una misma pieza muchas veces hay que pensar un poco en el uso futuro y las futuras modificaciones que va a llevar esa pieza para adaptar el diseño y que las modificaciones sean lo más rápidas posibles.

Espero haberte ayudado un poco, ahora ya puedes diseñar esta pieza con dos técnicas diferentes e incluso tu puedes tener otra distinta que no por ello será peor o mejor eso dependerá de la situación.

Un saludos,

David.
