Problemas con el cenicero

Hola estoy intentado hacer el cenicero de los ejercicios pero soy incapaz, si algun alma caritativa me podria decir como lo agradeceria mucho.



Gracias


Desconectado/a

Visto por última vez: Hace 10 años 4 meses

se unió: 10/25/2010 - 21:59

Posts:

Hola. supongo que no sabes como empezar y hacer el cuerpo. Te doy una idea. Yo lo hice entero por superficies y al final cierras el sólido, pero lo que creo que es mas recomendable es hacer el cuerpo macizo en superficies (superficie lateral y cerrarlo con las tapas superior e inferior) y transformarlo a sólidos, desde donde harás todos los agujeros, nervios y redondeos.

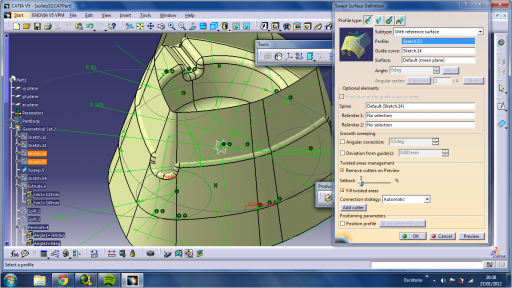

Para hacer la superficie lateral yo he hecho un sweep como en la foto adjunta, tomando la curva que forma 75º como perfil, y como curva guía el dibujo del cenicero en planta, lleno de arcos y que tanto cuesta dibujar.

Espero que te sirva

Por cierto que veo ahora en mi dibujo que me equivoqué, ya que la superficie lateral que que yo he hecho es la interior, cuando en el plano se ve que realmente el dibujo de la planta es para el perfil exterior



Desconectado/a

Visto por última vez: Hace 10 años 4 meses

se unió: 10/25/2010 - 21:59

Posts:

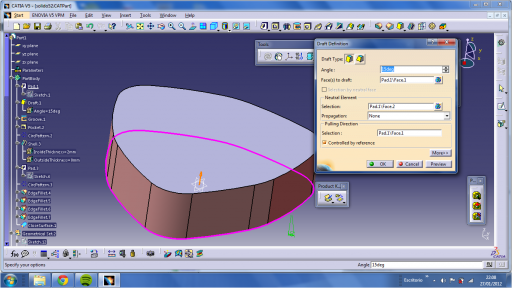

Esta es una forma, pero acabo de ver que también la tenía hecha con sólidos en la misma pieza: extruyes verticalmente el contorno de planta, y luego haces un drat desde la cara inferior como en el dibujo, con 15º, para formar esos 75º que se ven en planos.

El resto de operaciones se ven a la izquierda en el arbol
