visualizacion de cotas en area grafica.

Hola a todos.

Me gustaria saber donde puedo configurar catia v5 para que me aparezcan las cotas del sketch y del pad, en el area grafica, al hacer click en una cara. He visto que en las ilustraciones del Gran libro de Catia se puede tener, y son ademas necesarias a la hora de crear tablas de diseño, (ejemplo pag 482), ya que necesito pinchar sobre ellas. En mi caso cuando selecciono una cara del solido solo me aparecen las indicaciones "Lim".

Donde puedo configurarlo? Gracias.


Desconectado/a

Visto por última vez: Hace 10 años 4 meses

se unió: 10/25/2010 - 21:59

Posts:

cuando tienes hecho un pad cualquiera a pàrtir de un sketch perfectamente acotado y pinchas doble click  sobre el sólido ¿no te aparece en la pantalla la ventana del pad y las cotas sobre el sólido (alto, ancho, largo, límites)?



Desconectado/a

Visto por última vez: Hace 13 años 2 meses

se unió: 12/27/2011 - 22:03

Posts:

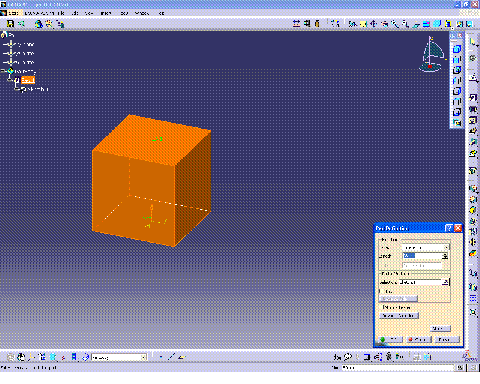

Tengo el sketch perfectamente acotado, y si hago doble click sobre el solido. Si aparece la ventana del pad, donde puedo editar las dimensiones del pad, pero en el area de diseño no me aparecen las cotas del sketch sobre el solido. Para editar las cotas del sketch tengo que volver a entrar en modo 2d.



Desconectado/a

Visto por última vez: Hace 10 años 4 meses

se unió: 10/25/2010 - 21:59

Posts:

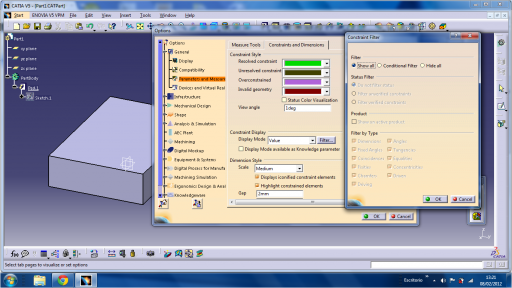

Prueba como en la foto:

tools>options> en la pestaña general>parameters and measures, en constrain display>filter, prueba que tengas activado show all



Desconectado/a

Visto por última vez: Hace 13 años 2 meses

se unió: 12/27/2011 - 22:03

Posts:

Perfecto todo arreglado, muchas gracias.
