Desproporción de las piezas

Hola,



Tengo un problema a la hora de hacer figuras. Cuando hago una circunferencia en sketcher, en la pantalla me aparece una elipse, es decir, que el ancho es mayor que el alto (adjunto un ejemplo). Con lo cual, las piezas me sales desproporcionadas y no se ven como realmente son.



Agradecería mucho que me pudieras ayudar con ello, ya que las piezas que hago resultan desproporcionadas respecto a las reales.



Muchas gracias



Un saludo


Desconectado/a

Visto por última vez: Hace 7 años 5 meses

se unió: 09/07/2012 - 17:14

Posts:

Hola Avasto;



¿Trabajas desde un portátil o desde un sobremesa? Es algo extraño. Me parece más un problema de ajuste del monitor o de tu adaptador gráfico que del propio Catia, como si forzaras a tu monitor a trabajar a una resolución que no corresponde con sus características, aunque es algo raro, más que nada por descartar.

¿Qué monitor y qué gráfica tienes?¿Es un problema que sólo te ocurre con Catia? Si es así, ¿tienes alguna configuración específica en tu adaptador gráfico para usar con Catia?



Un saludo.



Desconectado/a

Visto por última vez: Hace 10 años 2 meses

se unió: 08/05/2014 - 16:07

Posts:

Hola,



Utilizo un portatil. Por lo que he leído en internet, puede tener algo que ver con que el programa no me reconoce la pantalla panorámica. Lo que sucede es que con el autoCAD 2009 no me sucede.

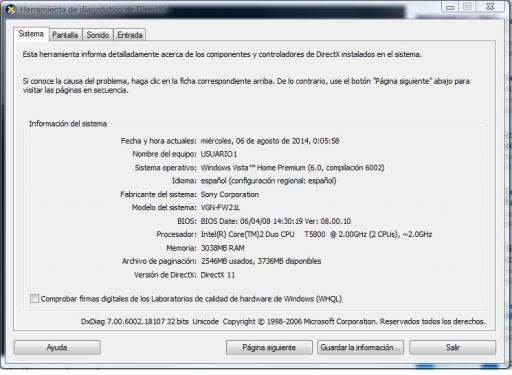

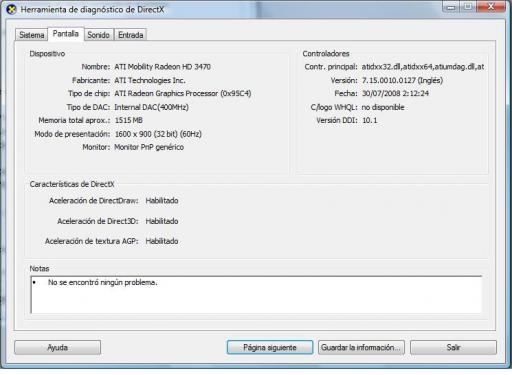

El sistema operativo que tengo es Windows Vista y la pantalla es LCD (adjunto las características especificas) y la versión de Catia es V5R20.

Yo, personalmente, no he cambiado nada en la configuración especifica del adaptador gráfica para usar Catia. Aunque tampoco sé si se habrá cambiado algo, porque no sé cómo se mira eso.



Si necesitas alguna cosa más,dímelo y te lo adjunto.



Muchas gracias!!!



Un saludo











Desconectado/a

Visto por última vez: Hace 7 años 5 meses

se unió: 09/07/2012 - 17:14

Posts:

Hola Avasto;



Estuve buscando un poco de información por la web y efectivamente, es un problema de configuración en pantallas panorámicas (16:9). Pero es algo que no debe suceder siempre, ya que en mi caso tengo también un portatil con resolución 1600x900 y funciona sin problemas.

Mi gráfica es una Nvidia. Antiguamente tenía una ATI aunque no recuerdo muy bien como eran los controles. Haciendo click derecho sobre el escritorio puede que tengas un icono desde el que accedas a las propiedades gráficas de tu tarjeta. También puedes acceder desde ahí a la resolución del monitor (desde propiedades de pantalla o como en mi caso directamente en resolución de pantalla o mirando en la ruta que señalo en verde en la segunda imagen) Si no puedes acceder desde ahí a las propiedades de la tarjeta gráfica, quizás en la bandeja de sistema (donde está la hora y la fecha) tengas algún icono de ATI o algo que así como CCC o Catalyst control Center. Tendrás que abrir ese icono e intentar jugar con las resoluciones. Por ejemplo, que las resoluciones sean concordantes. Si tu monitor es panorámico (formato 16:9) prueba a cambiar la resolución de la gráfica entre 1600x900 o 1280x720.



Si así no encuentras la solución, prueba a instalar los últimos drivers de tu tarjeta gráfica y a ver si esto ayuda.

Y si aún así nada de esto te funciona puedes intentar a hacer algo como lo que dice aquí (en inglés) e intentar introducir unas variables de entorno:

http://www.eng-tips.com/viewthread.cfm?qid=146567

Tú ve probando y a ver si damos con la tecla.



Un saludo.











Desconectado/a

Visto por última vez: Hace 10 años 2 meses

se unió: 08/05/2014 - 16:07

Posts:

Hola Rufus,



He conseguido solucionar el problema con el enlace que me has facilitado. A raiz de ese enlace he encontrado otro en el que venía mejor explicado. Lo adjunto por si a alguien le vuelve a suceder lo mismo que a mí:



http://www.coe.org/p/fo/et/thread=16844



Muchisimas gracias!!!



Un saludo
