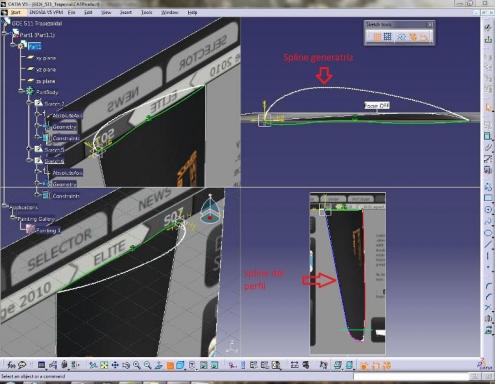

Barrido de un perfil (Aleta para windsurf)
Superior

Mon, 24-05-2010 07:46:53
#1
srborde

Desconectado/a

Visto por última vez: Hace 15 años 2 semanas

se unió: 05/20/2010 - 12:40

Posts:


Hay varias maneras de hacerlo, la tipica seria conseguir las dos lineas que se ven en la imagen adjunta, la curva azul y la roja,haciendo un split por el plano verde de la imagen, y a partir de estas y con el perfil realizar un sweep explicito con dos curvas guia. La punta de la aleta se haria mediante un fill del boundary de la superficie por el plano verde y la curva rosa.


Superior


Mon, 24-05-2010 10:11:50
#1
admincursos

Desconectado/a

Visto por última vez: Hace 2 semanas 3 días

se unió: 02/10/2008 - 13:19

Posts:
Enviar correo electrónico
Tal y como comenta srborde el proceso que debes hacer según lo tienes es quitar la transición de la punta en las guías, ya que ahí los planos paralelos por los que se va moviendo el perfil, llegan a un punto en el que son tangentes a la curva guía y no es capaz de terminar la transición.

Un saludo
