Hola oseito69,

Lo de desplegar con Unfold, vas bien, ya que es la herramienta de calcular desarrollos. Para posicionarla en el plano XY para pasarlo a autocad puedes crear un plano orden Plane encina de la superficie desplegada, y despues al crear la vista Front View le picas el plano creado. de esta forma el punto de vista coincide con el plano.
Tambien puedes crear un sistema de ejes 3d, orden Axis de la barra Tools orientado como mejor te venga sobre la superficie desplegada, y a partir de el crear igualmente la vista.

No sé si me he explicado bien, si no me comentas.

Un saludo.

Hola de nuevo y gracias por responder tan rapido,

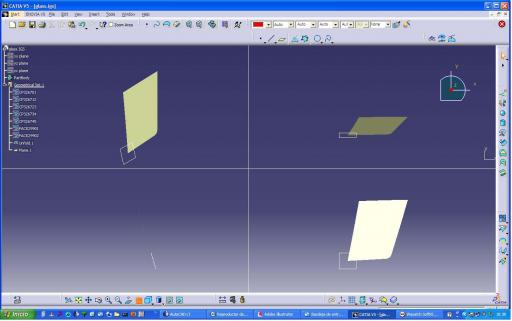

lo de crear el plano en la superficie desarrollada bien, pero a la hora de crear el plano, me siguen saliendo las vistas de la superficie curvada, ya te digo que soy muy novato, me podrias indicar mas en concreto, te adjunto una captura de la creacion del plano en la superficie desarrollada, pero a partir de aqui me pierdo, gracias

Yo me referia a crea la vista Front View de la barra Views del módulo de creación de planos Drafting, a partir del plano que tienes apoyado sobre tu desplegada.

En definitivoa crea un dibjo 2D con la representacion del 3d, y luego salvarlo como dwg.

Hola Edu,

ya está solucionado tal y como tu me indicas, es mucho más rápido y sencillo que de la forma que yo lo hacia, es lo que tiene ser novato,

muchas gracias por todo

salu2
