Hola amigo en primera me presento Soy Jesus Antonio, de Mexico y estudio un curso de CATIA.

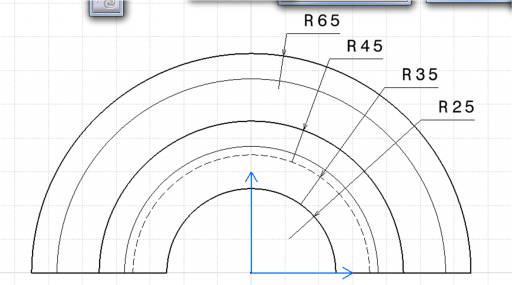

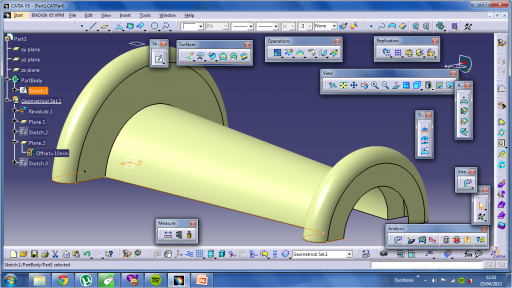

En esta ocasion me dejaron de tarea unos ejercicios de superficies relativamente faciles, pero no logro interpretar los planos, en la figura 15-106 no logro interpretar los radios que aparecen en la parte inferior, ya intente hacerlo pero no me queda en la parte superior e inferior, alguna idea de como hacerlo. Tambien adjunto una imagen de lo que intente hacer. De antemano Gracias
no escojes bien el sketch o perfil para hacer la revolución (shaft). tu estás eligiendo los dos círculos de radio 75 (por eso te salen esos anillos) cuando lo que debes dibujar para revolucionar es media circunferencia (la de 75) mas los dos tramos rectos tangentes a la misma hasta el eje
si no me he explicado bien y si quieres cuelgo una imagen para aclararlo
también es recomendable prolongar las superficies para que no te den problemas a la hora de cortarlas
por otra parte, parece que el plano deja batante que desear: no es perfectamente claro sin prestarse a interpretaciones (que es la misión principal de un plano), posee cotas repetidas, hay zonas ocultas trazadas con línea continua....
te dejo una foto de cómo creo que debería representarse y cómo obtener la superficie principal (sin el saliente central, cuyas cotas son también muy confusas).
