Ejercicio 73



¡ Hola a todos !
Soy novato en CATIA. ¿Puede alguien decirme,  en el ejercicio 73 ; porqué en el GRUPO COMPAS las constraints 84 y 87 están repetidas y si son diferentes, en qué. Haciendo doble click en cada una de ellas las Constrint Definition suministra la misma informacion ( contacto de superficie del bazo mina sobre la chapa 1 ).

Saludos.

Flo.


Desconectado/a

Visto por última vez: Hace 8 años 4 meses

se unió: 10/28/2013 - 08:06

Posts:

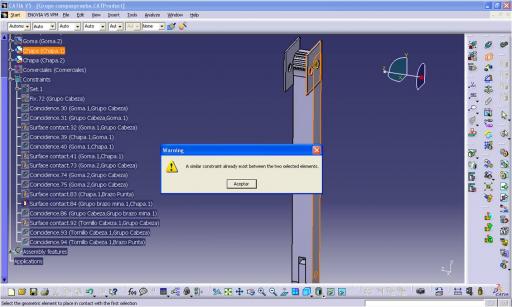

Hola amigo efectivamente estas constrains son la misma y están repetidas, esto es debido a un fallo en el ejercicio ya que cuando se hizo el autor colocó dos veces la misma constraint. Si pruebas a borrar una de las dos y la vuelves a colocar te salta un mensaje como que esa constrain es redundante, es decir, que ya existe aunque si le das a aceptar te deja poner las dos, esto debio de suceder cuando crearon este ejemplo. Te paso una imagen en la que se ve como he borrado la constrain 87 y al volverla a colocar salta el error que te comento.

Espero haberte ayudado,

Un saludo.



Desconectado/a

Visto por última vez: Hace 4 años 1 mes

se unió: 05/07/2013 - 17:09

Posts:

Gracias por tu aclaración David. Ahora lo tengo más claro.

Flo.



Desconectado/a

Visto por última vez: Hace 8 años 4 días

se unió: 09/24/2012 - 21:18

Posts:

Hola.

Eso que tienes ahi no son grupos, son instancias de un part dentro de un product. De manera que el part es el mismo , solo cambia la posicion en el product, cada instancia esta en una posicion que puedes ir cambiando como te plazca. Pero cualquier cambio en el part se vera reflejado en todas las instancias. Lo puedes ver claro en el part number que es el mismo, mientras que el instance name cambia.

En el instance name puedes poner lo que quieras, en el part no. Tiene q ser el mismo para todos.

Recordemos que un product solo guarda info de la posicion en el espacio de las partes que le cuegan.

Basicamente lo que tienes ahi es el mismo tornillo copiado 4 veces.



Un saludo. Cualquier otra duda me dices.



Desconectado/a

Visto por última vez: Hace 4 años 1 mes

se unió: 05/07/2013 - 17:09

Posts:

Tienes razón. Gracias por tu aclaración.
