Ejercicio N° 82 (Carcasa boligrafo)

Hola a tod@s.

Estoy con el ejercicio N°82 Carcasa boligrafo y la verdad es que tengo dificultades a la hora de interpretar los planos y cotas, aunque la verdad nunca he sido bastante bueno en ello.

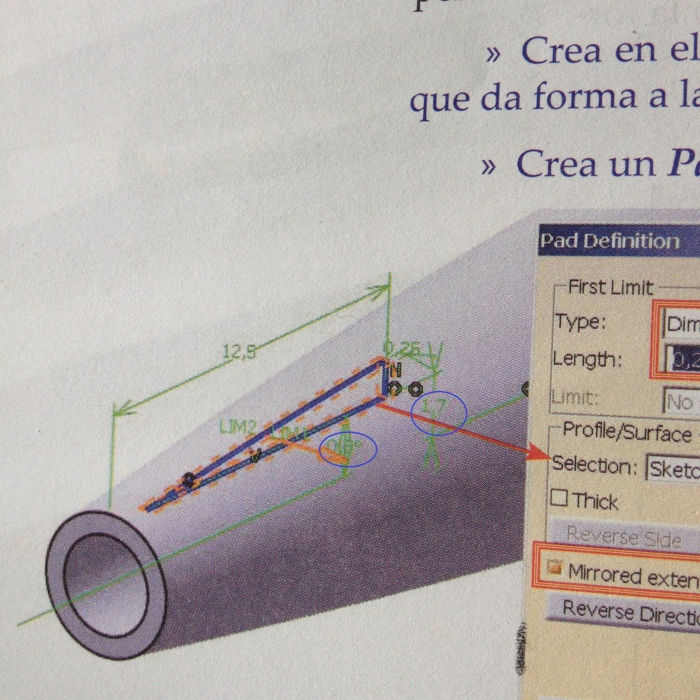

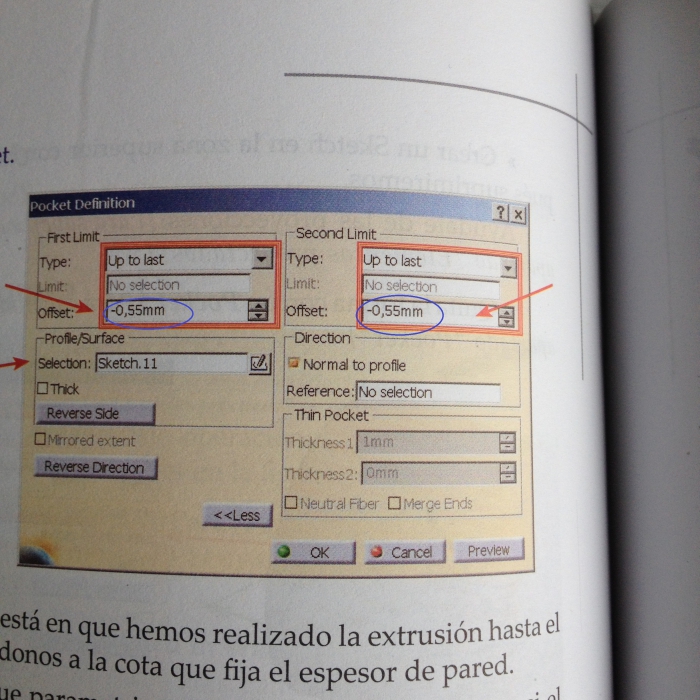

Podria por favor alguien indicarme de donde salen los siguientes valores, medidas o cotas utilizadas que he indicado en las siguientes dos imagenes con circulos de color azul?. Adjunto tambien los planos con las cotas.

Gracias por adelantado.

Saludos.

,
admincursos
Desconectado/a
Visto por última vez: Hace 1 mes 6 días
se unió: 02/10/2008 - 13:19

Hola 369

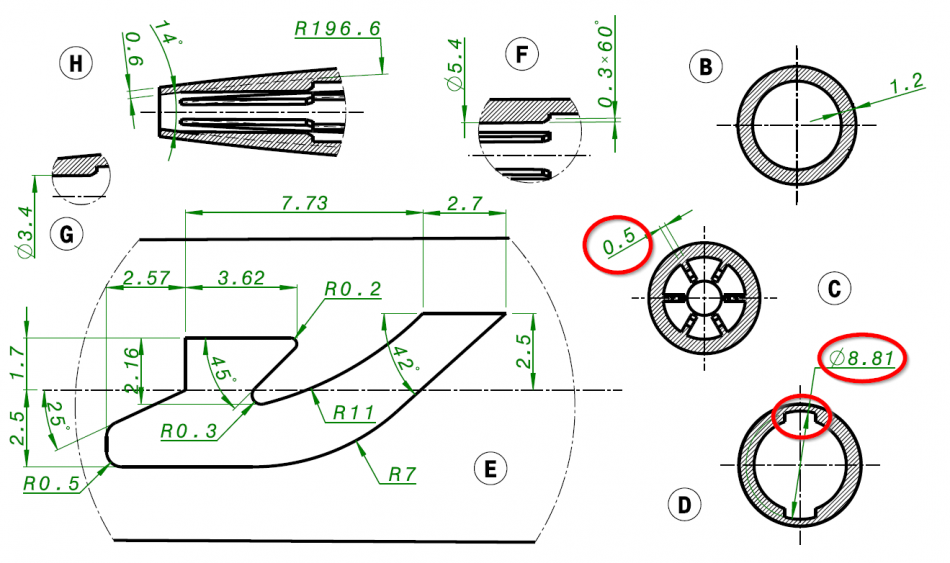

La primera imagen corresponde a la cota de 0.5 que te marco en la imagen adjunta, y la segunda corresponde con la canal del diametro 8.81.

Saludos

Eduardo Torrecilla Insagurbe

369
Desconectado/a
Visto por última vez: Hace 6 años 1 semana
se unió: 12/20/2010 - 08:19

Hola Edu!

Gracias por tu respuesta tan rapida.

Aun asi sigo teniendo algunas dudas de momento (3 para ser exactos) que me gustaria si alguien las sabe me pudiese responder:
1) SECCION D:

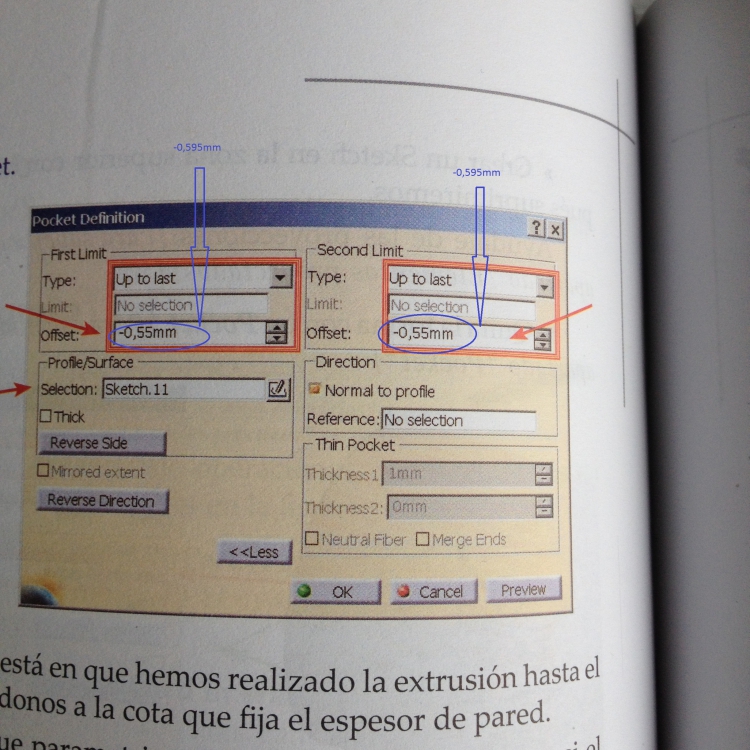

Podria ser que el offset a aplicar fuera de 0.595mm?.
(10/2)-(8.81/2)=0.595

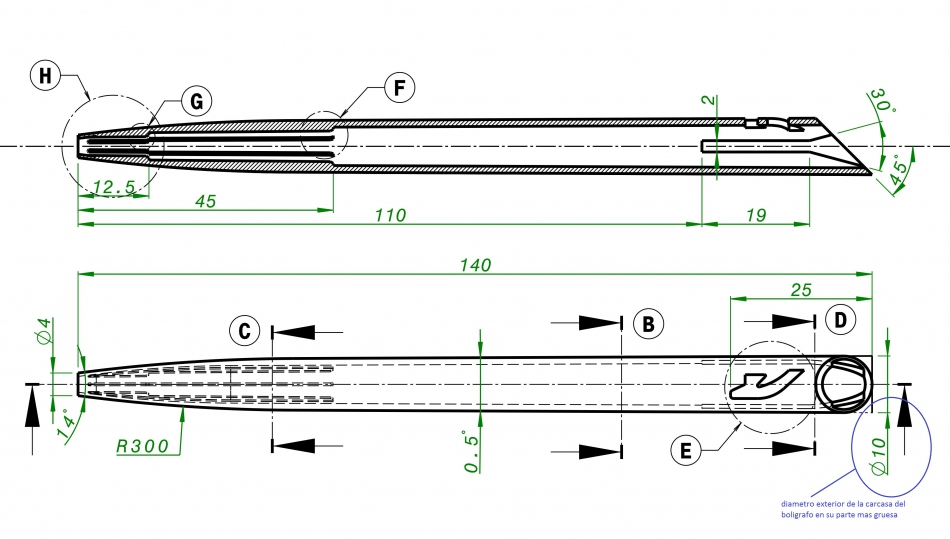

Donde 10mm es el diametro exterior de la carcasa del boligrafo en su parte mas gruesa.

2) SECCION G

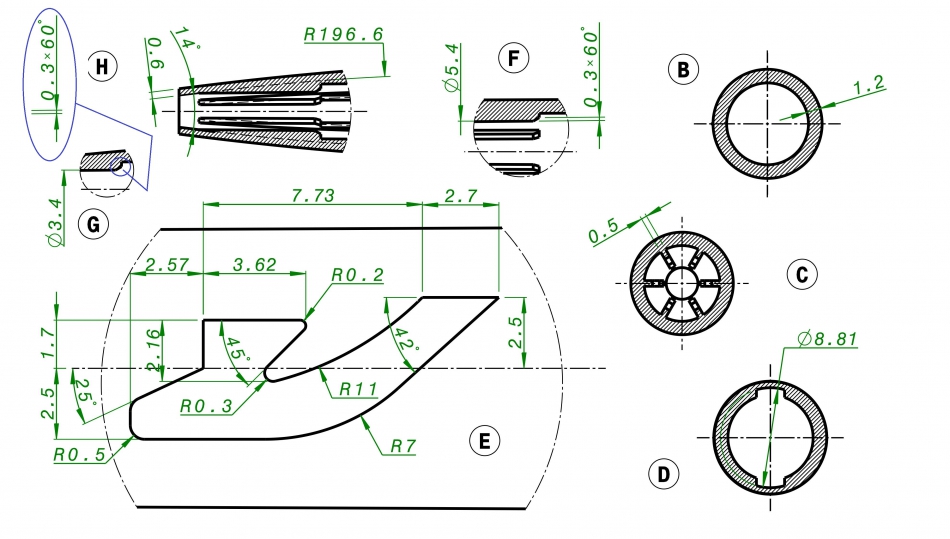

El valor de 0.3x60° de la seccion F se aplica tambien a la seccion G, verdad?

3) Lo siento, sigo sin ver de donde podria salir el valor de 0,6° en la figura (marcado con circulo rojo).

Perdon si me hago un poco pesado, pero me he obsesionado con este ejercicio....

Muchas gracias!



, , , ,
