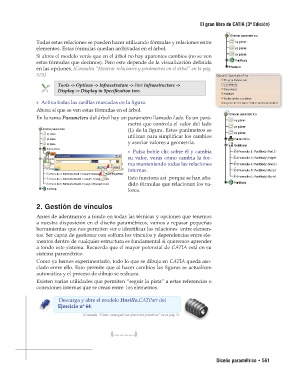

Todas estas relaciones se pueden hacer utilizando fórmulas y relaciones entre
elementos. Estas fórmulas quedan archivadas en el árbol.
Si abres el modelo verás que en el árbol no hay aparentes cambios (no se ven
estas fórmulas que decimos). Pero esto depende de la visualización definida
en las opciones. [Consulta “Mostrar relaciones y parámetros en el árbol” en la pág.
575]

Tools -> Options -> Infraestruture -> Part Infraestructure ->
Display -> Display in Specification tree.

» » Activa todas las casillas marcadas en la figura.
Ahora sí que se ven estas fórmulas en el árbol.
En la rama Parameters del árbol hay un parámetro llamado Lado. Es un pará-
metro que controla el valor del lado
(L) de la figura. Estos parámetros se
utilizan para simplificar los cambios
y asociar valores a geometría.
» » Pulsa boble clic sobre él y cambia
su valor, verás cómo cambia la for-
ma manteniendo todas las relaciones
internas.
Esto funciona así porque se han aña-
dido fórmulas que relacionan los va-
lores.

2. Gestión de vínculos

Antes de adentrarnos a fondo en todas las técnicas y opciones que tenemos
a nuestra disposición en el diseño paramétricos, vamos a repasar pequeñas
herramientas que nos permiten ver e identificar las relaciones entre elemen-
tos. Ser capaz de gestionar con soltura los vínculos y dependencias entre ele-
mentos dentro de cualquier estructura es fundamental si queremos aprender
a fondo este sistema. Recuerda que el mayor potencial de CATIA está en su
sistema paramétrico.
Como ya hemos experimentado, todo lo que se dibuja en CATIA queda aso-
ciado entre ello. Esto permite que al hacer cambios las figuras se actualicen
automática y el proceso de dibujo se reduzca.
Existen varias utilidades que permiten “seguir la pista” a estas referencias o
conexiones internas que se crean entre los elementos.

Descarga y abre el modelo Husillo.CATPart del
Ejercicio nº 64.

[Consulta “Cómo conseguir los ejercicios prácticos” en la pág. 9]

[.................]

Diseño paramétrico • 561
