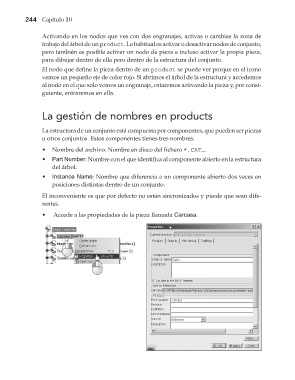

244 Capítulo 10
Activando en los nodos que ves con dos engranajes, activas o cambias la zona de
trabajo del árbol de un product. Lo habitual es activar o desactivar nodos de conjunto,
pero también es posible activar un nodo de pieza e incluso activar la propia pieza,
para dibujar dentro de ella pero dentro de la estructura del conjunto.
El nodo que define la pieza dentro de un product se puede ver porque en el icono
vemos un pequeño eje de color rojo. Si abrimos el árbol de la estructura y accedemos
al nodo en el que solo vemos un engranaje, estaremos activando la pieza y, por consi-
guiente, entraremos en ella.
La gestión de nombres en products
La estructura de un conjunto está compuesta por componentes, que pueden ser piezas
u otros conjuntos. Estos componentes tienes tres nombres:
• Nombre del archivo: Nombre en disco del fichero *.CAT...
• Part Number: Nombre con el que identifica al componente abierto en la estructura
del árbol.
• Instance Name: Nombre que diferencia a un componente abierto dos veces en
posiciones distintas dentro de un conjunto.
El inconveniente es que por defecto no están sincronizados y puede que sean dife-
rentes.
• Accede a las propiedades de la pieza llamada Carcasa.
