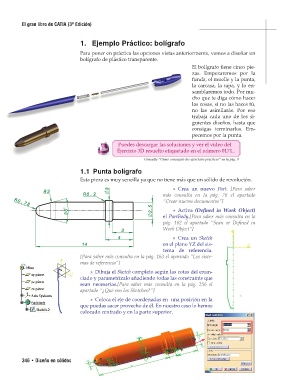

1. Ejemplo Práctico: bolígrafo

Para poner en práctica las opciones vistas anteriormente, vamos a diseñar un
bolígrafo de plástico transparente.
El bolígrafo tiene cinco pie-
zas. Empezaremos por la
funda, el muelle y la punta,
la carcasa, la tapa, y lo en-
samblaremos todo. Por mu-
cho que te diga cómo hacer
las cosas, si no las haces tú,
no las asimilarás. Por eso
trabaja cada uno de los si-
guientes diseños, hasta que
consigas terminarlos. Em-
pecemos por la punta.
Puedes descargar las soluciones y ver el vídeo del
Ejercicio 3D resuelto etiquetado en el número 0171..
Consulta “Cómo conseguir los ejercicios prácticos” en la pág. 9
1.1 Punta bolígrafo

Esta pieza es muy sencilla ya que no tiene más que un sólido de revolución.
» » Crea un nuevo Part. [Para saber
más consulta en la pág. 76 el apartado
“Crear nuevos documentos”]
» » Activa (Defined in Work Object)
el PartBody.[Para saber más consulta en la
pág. 162 el apartado “Scan or Defined in
Work Object”]

» » Crea un Sketch
en el plano YZ del sis-
tema de referencia.
[Para saber más consulta en la pág. 163 el apartado “Los siste-
mas de referencia”]
» » Dibuja el Sketch completo según las cotas del enun-
ciado y parametrízalo añadiendo todas las constraints que
sean necesarias.[Para saber más consulta en la pág. 256 el
apartado “¿Qué son los Sketches?”]
» » Coloca el eje de coordenadas en una posición en la
que puedas sacar provecho de él. En nuestro caso lo hemos
colocado centrado y en la parte superior.
