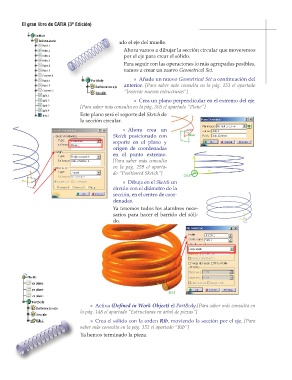

Ya hemos terminado el eje del muelle.
Ahora vamos a dibujar la sección circular que moveremos
por el eje para crear el sólido.
Para seguir con las operaciones lo más agrupadas posibles,
vamos a crear un nuevo Geometrical Set.
» » Añade un nuevo Geometrical Set a continuación del
anterior. [Para saber más consulta en la pág. 151 el apartado
“Insertar nuevas estructuras”]

» » Crea un plano perpendicular en el extremo del eje.
[Para saber más consulta en la pág. 305 el apartado “Plane”]
Este plano será el soporte del Sketch de
la sección circular.
» » Ahora crea un
Sketch posicionado con
soporte en el plano y
origen de coordenadas
en el punto extremo.
[Para saber más consulta
en la pág. 259 el aparta-
do “Positioned Sketch”]
» » Dibuja en el Sketch un
círculo con el diámetro de la
sección, en el centro de coor-
denadas.
Ya tenemos todos los alambres nece-
sarios para hacer el barrido del sóli-
do.

» » Activa (Defined in Work Object) el PartBody.[Para saber más consulta en
la pág. 148 el apartado “Estructuras en árbol de piezas”]
» » Crea el sólido con la orden Rib, moviendo la sección por el eje. [Para
saber más consulta en la pág. 352 el apartado “Rib”]
Ya hemos terminado la pieza.
